第２ 特定施設水道連結型スプリンクラー設備の類型

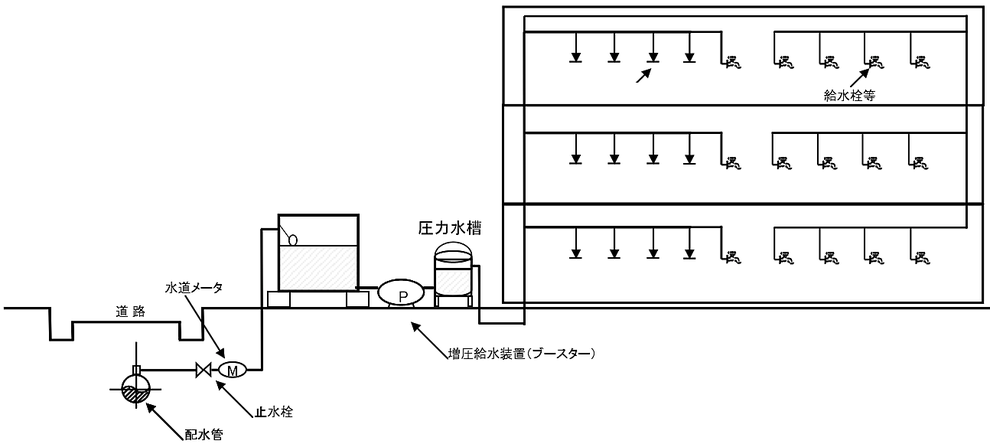

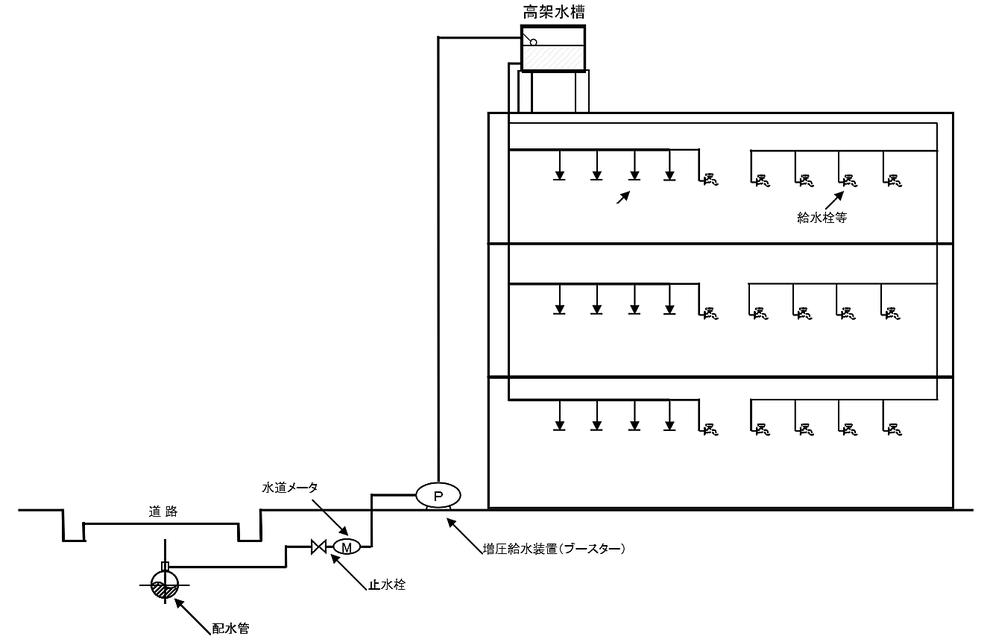

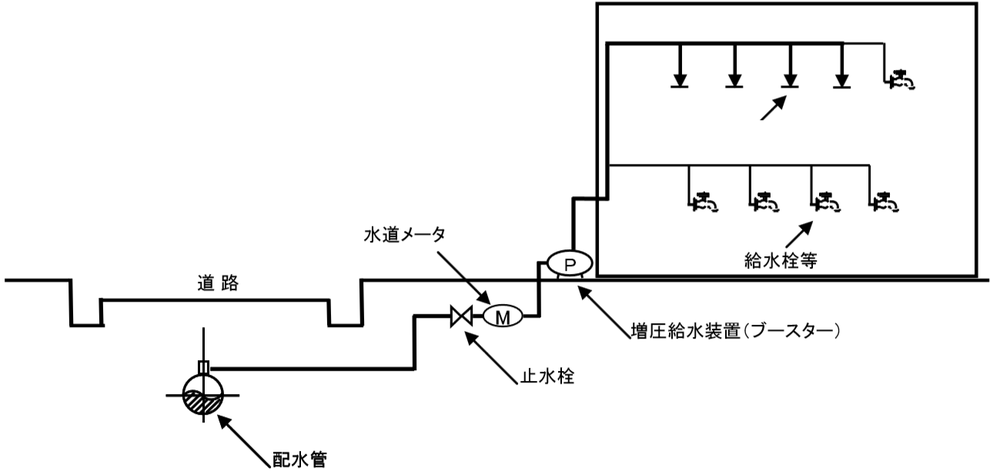

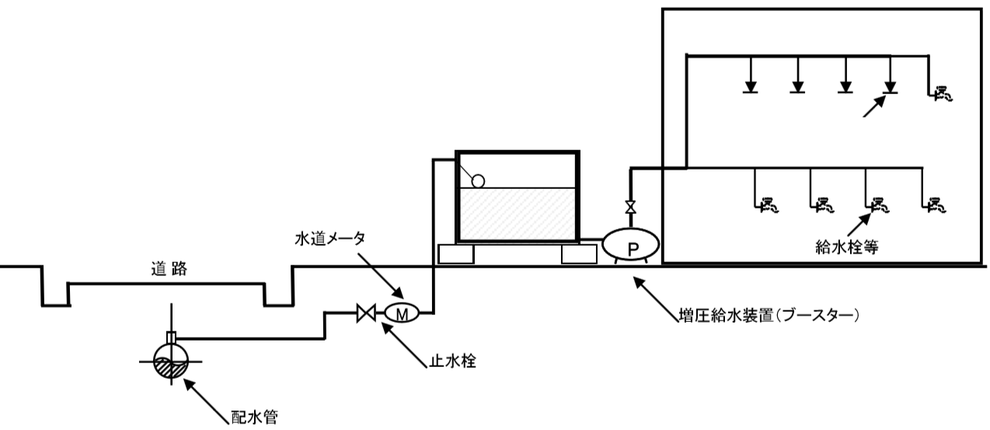

特定施設水道連結型スプリンクラー設備は、直結式又は受水槽式に区分され、類型としては、次に示すようなものをいう。

※一般の給水とスプリンクラーを系統分けする方法

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※一般の給水とスプリンクラーを系統分けする方法

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

※一般の給水とスプリンクラーを系統分けする方法

※水の停滞防止、スプリンクラー設備としての放水確認のため給水栓等を設置

＊ 増圧給水装置(ブースターポンプ)‥‥消防法令に規定されている加圧送水装置に該当しないもの

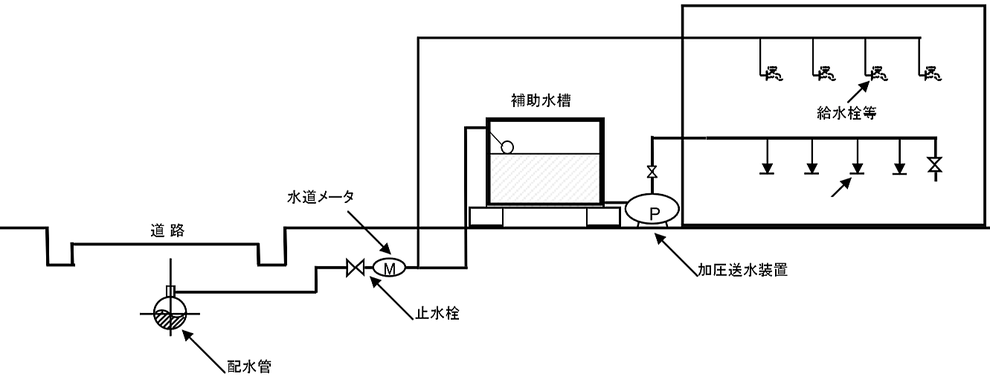

＊ 加圧送水装置‥‥消防法令に規定されている加圧送水装置に該当するもの
