特定施設水道連結型スプリンクラー設備を構成する配管系統の範囲は、水源（令第１２条第２項第３号の２により必要水量を貯留するための施設を設けないものにあっては、水道事業者の施設した配水管から分岐して設けられた給水管）からヘッドまでの部分であること（図１－３の２－１）。

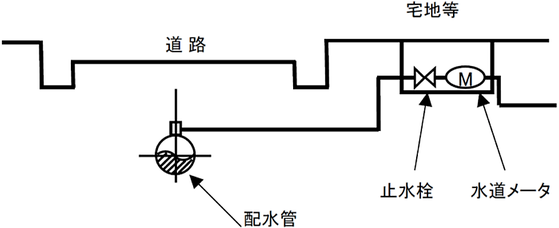

ただし、配水管が水源であり、水道法施行規則（昭和32年厚生省令第45号）第１２条の２第２号に掲げる水道メーターが設置されている場合にあっては、水源から水道メーターまでの部分を除くことができる。

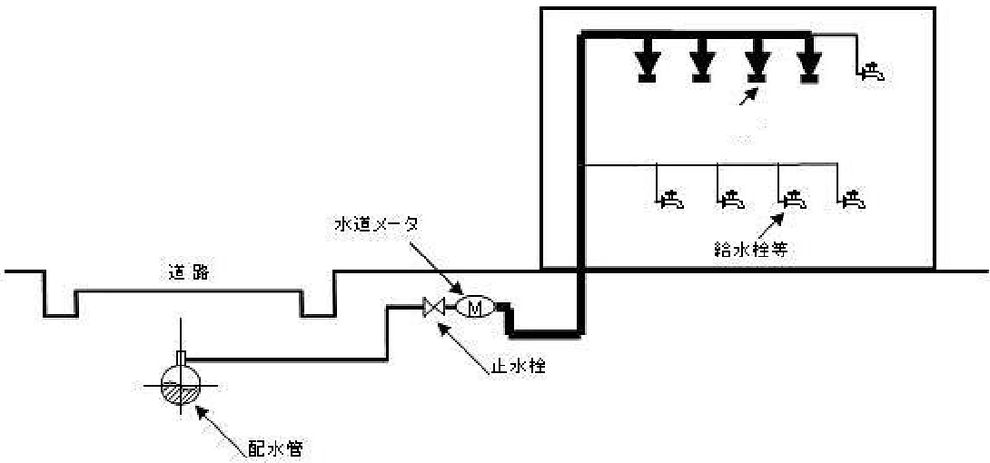

① 直結直圧式の場合

※ 水道メーターからヘッドまでの間とする。

② 直結増圧式の直送式の場合

※ 水道メーターからヘッドまでの間とする。ただし、増圧給水装置（ブースターポンプ）が常用水道にも用いられている場合は、当該増圧給水装置（ブースターポンプ）は除く。

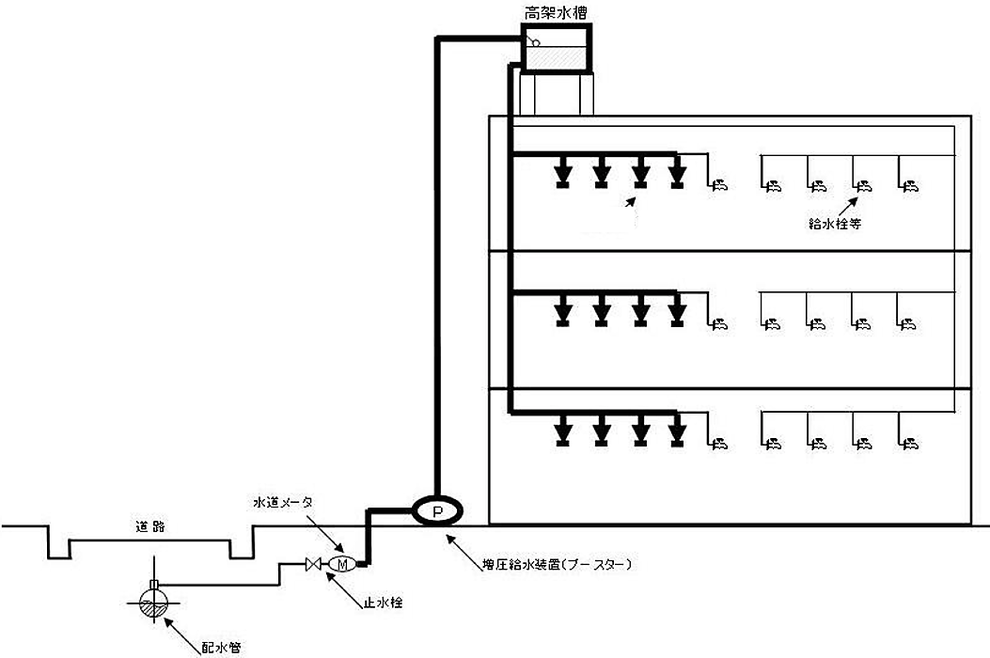

③ 直結増圧方式の高架水槽式の場合

※ 水道メーターからヘッドまでの間とする。ただし、高架水槽が規則第１３条の６に規定されている特定施設水道連結型スプリンクラー設備に必要な水量以上を確保している場合は、高架水槽を水源とすることができることから、高架水槽からヘッドまでの間とする。

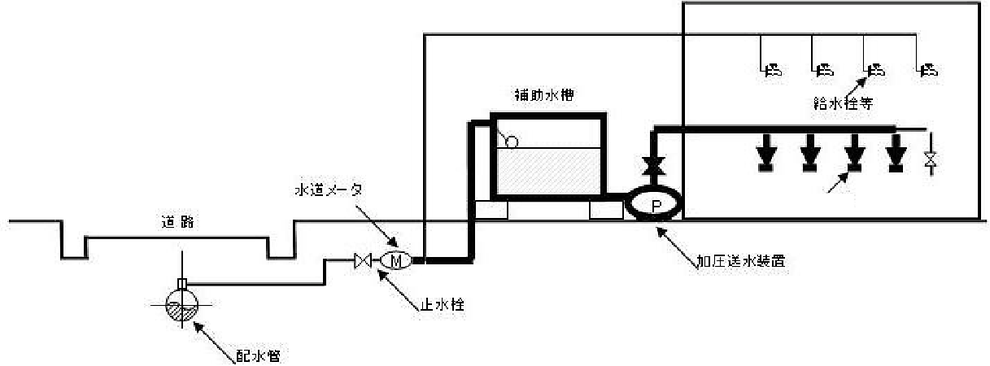

④ 直結・受水槽補助水槽併用式の場合

※ 水道メーターからヘッドまでの間とする。ただし、補助水槽が規則第１３条の６に規定されている特定施設水道連結型スプリンクラー設備に必要な水量以上を確保している場合は、補助水槽を水源とすることができることから、補助水槽からヘッドまでの間とする。
