緩降機の施工を弊社にて行なったのですが、それが少々稀なケースとなりました。💡(;´∀`)💦
なぜなら…床が上がっていて、そのままアンカーを打てなかったからです!💔|д゚)🔨
その為、新鮮なうちに記事に起こしておきます。🐟✨
緩降機は “第5類の消防設備” に分類されており、工事をするには甲種消防設備士第5類の資格が必要となります。📝
管理人と石崎社員は共にその有資格者でありますので、ご安心ください。(・ω・)ノ🎫
以下に、工事の流れを写真と共に振り返ってみます。📷
■ 緩降機の設置工事について
◎緩降機を設置するまでの背景
![避難空地](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i673a0d2fd188d7dc/version/1488786201/%E9%81%BF%E9%9B%A3%E7%A9%BA%E5%9C%B0.jpg)
◎緩降機設置工事の様子
![緩降機施工前](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i2468a605b011f785/version/1475303657/%E7%B7%A9%E9%99%8D%E6%A9%9F%E6%96%BD%E5%B7%A5%E5%89%8D.jpg)
◎緩降機設置場所の確定
![緩降機の位置](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i4a3fc3b035f22a0d/version/1475305102/%E7%B7%A9%E9%99%8D%E6%A9%9F%E3%81%AE%E4%BD%8D%E7%BD%AE.jpg)
◎床面のくり抜き
やむを得ず、床をカットする決断をいたしました。💡(;´∀`)✂
四隅をくりぬいて、そこから木ノコで “サクサク” と切っていきます………。🌳|д゚)💦
⚠(´-`).。oO ( ※実際は、まったくサクサクいきませんので注意です…。。)💔笑
![埋込空間作成中](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i1ece505d67512ed6/version/1475304408/%E5%9F%8B%E8%BE%BC%E7%A9%BA%E9%96%93%E4%BD%9C%E6%88%90%E4%B8%AD.jpg)
![埋込空間作成中その2.](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i4725493a90c914db/version/1475304523/%E5%9F%8B%E8%BE%BC%E7%A9%BA%E9%96%93%E4%BD%9C%E6%88%90%E4%B8%AD%E3%81%9D%E3%81%AE2.jpg)
この後、床下にアンカーボルトで緩降機を固定して、トルクレンチで締めたのですが…。👷
大変集中していたため、あろうことか写真を撮り損ねてしまいました。📷(´・ω・`)笑
何にせよ言えることは、緩降機の幅の穴では、ハンマーが入らず、アンカーボルト打ち付け困難でした。🔨(´・ω・`)✖
そして、トルクレンチ締め付けもスペースを要したということです。💡
✂(´-`).。oO(決して、くり抜き過ぎたわけではないです…。。)
◎トルクレンチによる緩降機固定
なお、トルクレンチ締め付け強さが、使用するボルト径で変わる点に注意です!🔨

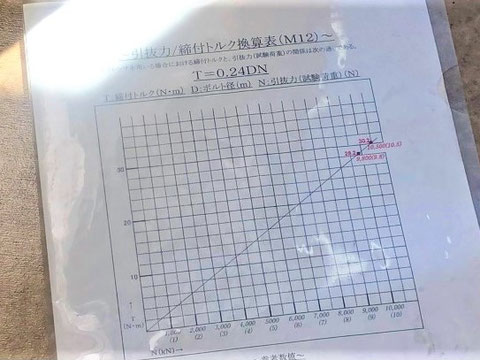

【計算式】
公式; T = 0.24 × D × N より
締め付けトルクT(N・m)が求められます。
D: ボルト径(m)、N: 試験荷重(N)
試験荷重(設計引張荷重)Nは9.8kN=9,800N(1,000kgf=9,800N)より
T = 0.24 × 0.012 × 9,800 = 28.224 (N・m)
よって、締め付けトルクは ≒ 29 N・m程度と求められます。
また、金属拡張アンカー許容引張強度:10.5kN(10,500N)より
T=0.24 × 0.012 × 10,500 = 30.24 (N・m)
参考:消防庁告示第2号8の6
◎緩降機の設置完了
![アンカー打ち付け及びトルクレンチでのボルト締め付け後](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/ib02817302e274f29/version/1475306961/%E3%82%A2%E3%83%B3%E3%82%AB%E3%83%BC%E6%89%93%E3%81%A1%E4%BB%98%E3%81%91%E5%8F%8A%E3%81%B3%E3%83%88%E3%83%AB%E3%82%AF%E3%83%AC%E3%83%B3%E3%83%81%E3%81%A7%E3%81%AE%E3%83%9C%E3%83%AB%E3%83%88%E7%B7%A0%E3%82%81%E4%BB%98%E3%81%91%E5%BE%8C.jpg)
![調速機とロープを本体に連結](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i84b56d18bc97e51c/version/1475306879/%E8%AA%BF%E9%80%9F%E6%A9%9F%E3%81%A8%E3%83%AD%E3%83%BC%E3%83%97%E3%82%92%E6%9C%AC%E4%BD%93%E3%81%AB%E9%80%A3%E7%B5%90.jpg)
※この後、ケースを上から被せたほか、床面もきれいに処理されました。
◎緩降機設置時の注意点
緩降機を設置するに際しての、注意点を以下に記していきます。✍(´-`).。oO💡
- アンカーの埋込深さは、70 mm以上で、コンクリート厚さは120 mm以上必要。✅
- アンカーはケミカルアンカーは使用できず、金属展張式でないといけません。✅

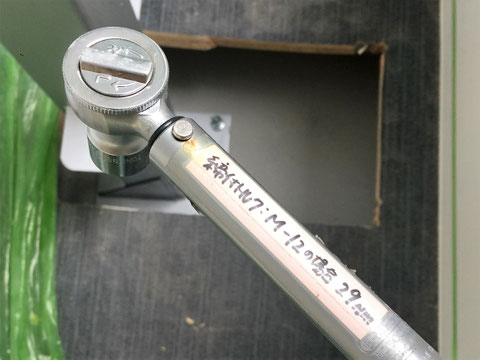

そして、施工時に困ったのがトルクレンチの接合部の規格が 9.5 と12.7があることを、管理人が知らなかったことです。🐈💦
持ち合わせていたレンチ先が、トルクレンチと合わないということが起こりました。💔(´;ω;`)
🚙(´-`).。oO (最寄りのホームセンターに走ることとなりました……。泣)
今回使用したトルクレンチは、設定した締め付け強さで固定できるものを使用しました。📝
その為、通常時に使用するレンチ先が使えませんでした。✖👷
■ 床面復旧後の緩降機設置面
✍(´-`).。oO(その後‥、、石崎社員がお客さんとして現場に行ったようです…。。)
![エレベーターを上がると緩降機](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/ic3c2f525f19a4518/version/1536121415/%E3%82%A8%E3%83%AC%E3%83%99%E3%83%BC%E3%82%BF%E3%83%BC%E3%82%92%E4%B8%8A%E3%81%8C%E3%82%8B%E3%81%A8%E7%B7%A9%E9%99%8D%E6%A9%9F.jpg)
![緩降機の中は見えません](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/iec1b3f5780b83aa0/version/1536121500/%E7%B7%A9%E9%99%8D%E6%A9%9F%E3%81%AE%E4%B8%AD%E3%81%AF%E8%A6%8B%E3%81%88%E3%81%BE%E3%81%9B%E3%82%93.jpg)
![オレンジ色の枠](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i467a81bdcbc0b0fb/version/1536121537/%E3%82%AA%E3%83%AC%E3%83%B3%E3%82%B8%E8%89%B2%E3%81%AE%E6%9E%A0.jpg)
![緩降機の固定金具下まで隠されて](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/i8a7927ce986123dc/version/1536121578/%E7%B7%A9%E9%99%8D%E6%A9%9F%E3%81%AE%E5%9B%BA%E5%AE%9A%E9%87%91%E5%85%B7%E4%B8%8B%E3%81%BE%E3%81%A7%E9%9A%A0%E3%81%95%E3%82%8C%E3%81%A6.jpg)
◎まとめ
✍(´-`).。oO(上記の消防法や施工手順は…、、甲種5類消防設備士資格取得の際にも学びます…。。)
- 緩降機の施工時に床が上がっていて、そのままアンカーを打てなかった為、床をくり抜いて設置した。✅
- 緩降機は “第5類の消防設備” に分類されており、工事をするには甲種消防設備士第5類の資格が必要であった。✅
- 避難はしごを用いると消防法で定められた降下空間半径50 cmを満たすことができなかった。✅
