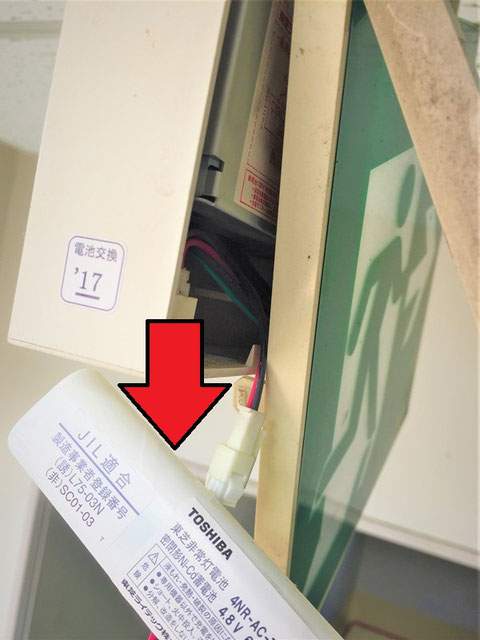

誘導灯にはバッテリー"も"内蔵されています…!
バッテリー "も" 内蔵されています…という書き方をしているという事は、お察しの通り有線で電力を供給しています。⚡✨
また、誘導灯内の非常電源については消防法施行規則第28条の3〔誘導灯及び誘導標識に関する基準の細目〕第4項の十にて以下のように謳われています。
- 非常電源は、直交変換装置を有しない蓄電池設備によるものとし、その容量を誘導灯を有効に20分間作動できる容量以上とする。
🔋(´-`).。oO(つまり…、、バッテリーは停電により電力供給がストップした際に一時的に光らせる為のものという事です…!!)

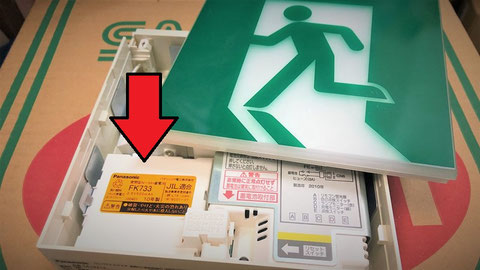

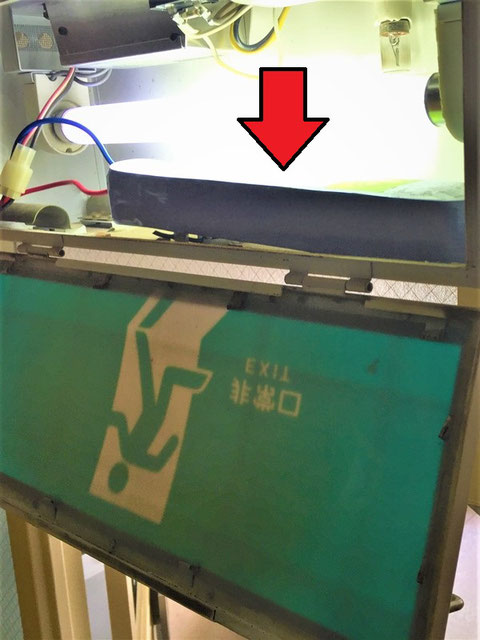

【補足】そのバッテリーの形状も様々です…!
誘導灯が設置される場所

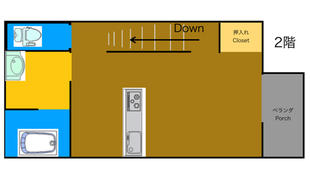

✍(´-`).。oO(例えば…、、3階建ての以下のような間取りですと…。。)

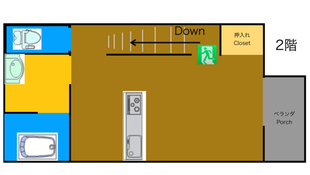

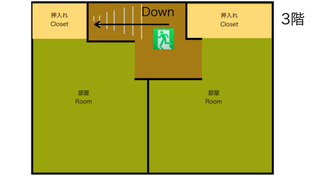

以下のように各階へ取り付けることになれば、計3台必要になります。
誘導灯の配線工事
![誘導灯の電源は分電盤から](https://image.jimcdn.com/app/cms/image/transf/none/path/saedceb5af74caefd/image/i985976c9da09f439/version/1554445700/%E8%AA%98%E5%B0%8E%E7%81%AF%E3%81%AE%E9%9B%BB%E6%BA%90%E3%81%AF%E5%88%86%E9%9B%BB%E7%9B%A4%E3%81%8B%E3%82%89.jpg)
誘導灯は、テレビや扇風機と同じようにコンセントに繋ぐのではなく、直接ブレーカーの集まっている箇所である分電盤につないで電気を得ています。🔌✘
✍(´-`).。oO(いざという時にコンセントから抜けてしまってたら意味が無いですからねー…。。)
その為、誘導灯の設置工事をする為には、専用回路をひくための "電気工事士" の免状が必要になります。

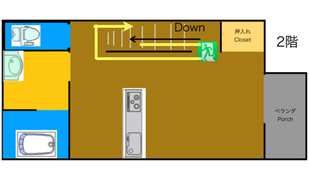

では先程の図を用いて、以下に説明していきます!!

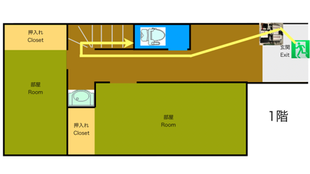

分電盤は玄関にあると想定します。
残念ながら、誘導灯はこのようにつなぐしか無いのです。👷💦
✍(´-`).。oO(しかしコードがウジャウジャしないように配線する方法がありまして…、、ホンマはその話をしたかったのですが前置きが必要だと思って誘導灯を例に前置きさせてもらいました…。。)
配線の話は次回させていただくとします。またその時まで!バイバーーイ!!✋
まとめ
- 誘導灯のバッテリーは、停電により電力供給がストップした際に一時的に光らせる為のものであった。✅
- テレビや扇風機と同じようにコンセントに繋ぐのではなく、直接ブレーカーの集まっている箇所である分電盤につないで電気を得ていた。✅
- 誘導灯の設置工事をする為には、専用回路をひくための "電気工事士" の免状が必要になった。✅
