![リング型表示灯の外観](https://image.jimcdn.com/app/cms/image/transf/dimension=495x1024:format=jpg/path/saedceb5af74caefd/image/i415ac1ae9ba6b308/version/1522060766/%E3%83%AA%E3%83%B3%E3%82%B0%E5%9E%8B%E8%A1%A8%E7%A4%BA%E7%81%AF%E3%81%AE%E5%A4%96%E8%A6%B3.jpg)
以前話題になりました “リング表示灯” が採用された “総合盤” を弊社にて施工しました。(・ω・)ノ🔧
“表示灯” とは皆様も一度は見たことがある “あの赤い丸っこいランプ” です。🔴✨
📷(´-`).。oO(イメージがわかない方…、、続きに写真を載せますのでご覧ください…。。)
従来の表示灯は前面に出っ張った作りであったため、障害物が当たりやすく割れることもしばしばありました。💔
一方、コチラは総合盤本体と “フラット” である為、表示灯部分に衝撃が集まることはありません。💪(;´Д`)♪
配線工事もいつもと少し異なりますので、纏めておきます。💡
◇ リング型表示灯の施工
赤色の “表示灯” は自動火災報知設備のシンボルとして古くから活躍してきました。🏮
その出っ張りが “真横” からでもその位置を目立たせることに貢献していましたが、法令上も不要という事で “フラット化” の波が起こっていきました。🌊🏄♪
さらにデザイン性も加えられた “リング表示灯” が誕生し、活躍することとなりました。(^^)/✎💯✨
✍(´-`).。oO(以下に、、施工の様子を記していきます…。。)
![従来の表示灯](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/idcd3eb9e69fa51cf/version/1520052227/%E5%BE%93%E6%9D%A5%E3%81%AE%E8%A1%A8%E7%A4%BA%E7%81%AF.jpg)
![フラット化した“表示灯”](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/ie0983640d40dbc2c/version/1520052801/%E3%83%95%E3%83%A9%E3%83%83%E3%83%88%E5%8C%96%E3%81%97%E3%81%9F-%E8%A1%A8%E7%A4%BA%E7%81%AF.jpg)
◎ リング表示灯の配線(はいせん)
![幹線を埋込ボックスまで](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i7738afa92131e0f7/version/1520052960/%E5%B9%B9%E7%B7%9A%E3%82%92%E5%9F%8B%E8%BE%BC%E3%83%9C%E3%83%83%E3%82%AF%E3%82%B9%E3%81%BE%E3%81%A7.jpg)
![コネクタ付きの端子台](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i29f6760bbdcb8a8d/version/1520053083/%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%E4%BB%98%E3%81%8D%E3%81%AE%E7%AB%AF%E5%AD%90%E5%8F%B0.jpg)

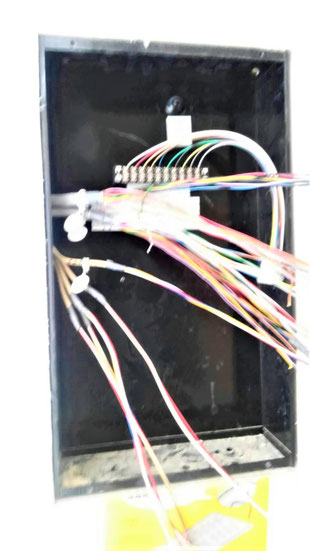

![幹線の被覆をとる](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i62fbb813240e401f/version/1520053149/%E5%B9%B9%E7%B7%9A%E3%81%AE%E8%A2%AB%E8%A6%86%E3%82%92%E3%81%A8%E3%82%8B.jpg)
◎ リング表示灯の結線(けっせん)
![スリーブで圧着](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i5353c572d246c6d1/version/1520053298/%E3%82%B9%E3%83%AA%E3%83%BC%E3%83%96%E3%81%A7%E5%9C%A7%E7%9D%80.jpg)
![余分な線を纏める。](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/ie954859cd2c4fcd6/version/1520053347/%E4%BD%99%E5%88%86%E3%81%AA%E7%B7%9A%E3%82%92%E7%BA%8F%E3%82%81%E3%82%8B.jpg)
![端子台に線を接続](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i0bfd8473499004ae/version/1520053370/%E7%AB%AF%E5%AD%90%E5%8F%B0%E3%81%AB%E7%B7%9A%E3%82%92%E6%8E%A5%E7%B6%9A.jpg)
◎ 本体コネクタと接続
![総合盤本体をコネクタ接続](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i6ecfde44d6e9e744/version/1520053426/%E7%B7%8F%E5%90%88%E7%9B%A4%E6%9C%AC%E4%BD%93%E3%82%92%E3%82%B3%E3%83%8D%E3%82%AF%E3%82%BF%E6%8E%A5%E7%B6%9A.jpg)
![リング表示灯機器裏側](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i6e10d21bbf703c30/version/1520053459/%E3%83%AA%E3%83%B3%E3%82%B0%E8%A1%A8%E7%A4%BA%E7%81%AF%E6%A9%9F%E5%99%A8%E8%A3%8F%E5%81%B4.jpg)
![リング表示灯ヨコ](https://image.jimcdn.com/app/cms/image/transf/dimension=310x10000:format=jpg/path/saedceb5af74caefd/image/i2f00a10c8649b5af/version/1520053488/%E3%83%AA%E3%83%B3%E3%82%B0%E8%A1%A8%E7%A4%BA%E7%81%AF%E3%83%A8%E3%82%B3.jpg)
◇ 長年の“突起物”問題がリング表示灯で解消!
消防設備の表示灯がよりフラットな形状となる事は、マンションほか通路幅が狭めの建築物でも歓迎されるかもしれません。
— 株式会社石井マーク (@ishiimark_sign) 2018年2月8日
押釦周囲が光るリング型の表示灯を調べますと数社から様々な製品が出ており、N社様製品では内側へ凹ませています。
いずれのメーカー様の製品にもそれぞれ優れた点がありますね。 pic.twitter.com/kUn9tf2Z65
表示灯が “ジャマになる” という問題は、はるか昔より提起されていたようです。💔(;´Д`)💦
管理人が経験した現場でも『この部分に表示灯があっては困る』というお客様の、云わば “クレーム” のような形で意見を頂くことがありました。🕶💭
そのような場合に、リング型表示灯が無い時代は “移設” 等の選択肢がやむを得ず取られたこともありました。🔨
このような製品は出てきたことは “型式” を重んじる当業界において、微かですが新しい風であると感じます。🌀♪
また、弊社はP社の代理店であるので、基本的にはP社製品を施工します。👷‼
今季からラインナップの中に、正式にリング表示灯が仲間入りしたため、これからはリング表示灯を設置する機会が多くなりそうです。🌸✨
例によって、また㈱石井マークさまのTwitterを引用させて頂きます。🐣
動画で従来製品とリング型表示灯が比較されており、出っ張り問題が解決された事が大変イメージしやすくなっています。👀💡!
◎ リング表示灯の利点
![発信機と表示灯](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/ie88bd53019c327dc/version/1520034796/%E7%99%BA%E4%BF%A1%E6%A9%9F%E3%81%A8%E8%A1%A8%E7%A4%BA%E7%81%AF.jpg)
また、例えば体育館などではボールなどの衝撃で機器が壊れないように “ガード” をつけることがあります。🏀💨
単純に “発信機” と “表示灯” が一体になることでガードが1つで済みます。💰(;´Д`)👌✨
これからは “割れた表示灯の改修工事” という機器の設計が生む問題由来のイラナイ仕事が激減するのではないでしょうか。💡
上記のような性質の仕事が減ることは、業界発展に繋がる新しいことに注力できるチャンスが増えたという事で、本当にありがたいです。⏰♪
◎ 消防法で規定された“表示灯の識別できる範囲”
![表示灯の設置基準](https://image.jimcdn.com/app/cms/image/transf/none/path/saedceb5af74caefd/image/ic0694ae1818f42fc/version/1520050701/%E8%A1%A8%E7%A4%BA%E7%81%AF%E3%81%AE%E8%A8%AD%E7%BD%AE%E5%9F%BA%E6%BA%96.jpg)
◎ まとめ
![お客様から絶賛されたリング表示灯](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/saedceb5af74caefd/image/if981b0bf85380aef/version/1520054776/%E3%81%8A%E5%AE%A2%E6%A7%98%E3%81%8B%E3%82%89%E7%B5%B6%E8%B3%9B%E3%81%95%E3%82%8C%E3%81%9F%E3%83%AA%E3%83%B3%E3%82%B0%E8%A1%A8%E7%A4%BA%E7%81%AF.jpg)
- 以前話題になった “リング表示灯” が採用された “総合盤” を弊社にて施工した。
- 表示灯が “ジャマになる” という問題がデザイン性も加えられた “リング表示灯” が誕生することで解決された。
- これからは “割れた表示灯の改修工事” という機器の設計が生む問題由来のイラナイ仕事が激減し、業界発展に繋がる新しいことに注力できるチャンスが増えた。
- 表示灯は、赤色の灯火で、取付面と15度以上の角度となる方向に沿って10m離れたところから点灯していることが容易に識別できることと定められていた。
