誘導灯

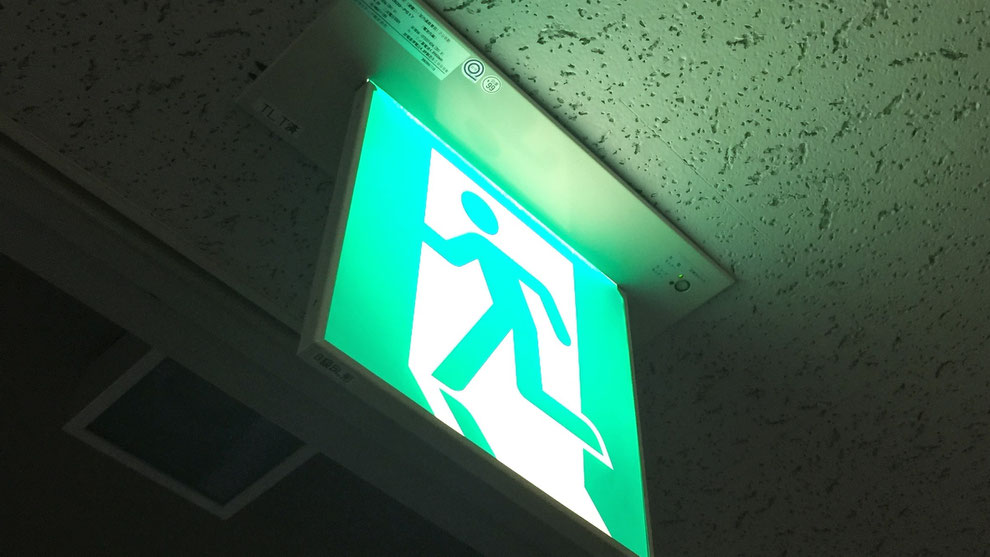

現行の誘導灯は小型でスタイリッシュ
現行の誘導灯は小型でスタイリッシュ。

誘導灯は皆様が日ごろ生活する中で、最も目に入りやすい消防設備ではないでしょうか。

(´-`).。oO(非常口のアレです…。。)



近年LEDによる省エネモデルが登場しているほか、音声や光による誘導機構の採用した “誘導音・点滅機能付き誘導灯”など、弱者保護の観点からも仕様が改められている注目の消防設備です。



このページをきっかけに誘導灯と青木防災に関して少しでも知っていただければと思います。

また、誘導灯に関するお役立ち情報を掲載したページもございます。

是非一度ご覧ください (→誘導灯に関する豆知識はコチラ)


誘導灯に関連するページ一覧


火災避難のVR体験

PanasonicVR体験
PanasonicVR体験が弊社にて行われました。

パナソニック株式会社の防災機器代理店である弊社にて、VRを使った火災避難シミュレーションが行われました。



本来は業者向けではなく建物オーナー様向けのイベントですが、特別に弊社の梶谷社員・石塚社員・中嶋社員・蜂谷社員がVR体験をした為、合計19枚の写真を用いて紹介していきます。



VR体験のコンセプトは『非常照明が消えると真っ暗で火災避難が著しく困難で、誘導灯が無いと出口は全然見えないよ。』という事実を建物オーナー様に目撃してもらうことです。



より効果的に、定期点検や設備更新等についての理解が促されることでしょう(※消防訓練時の実施がオススメ!)。

続きを読む 1 コメント

誘導灯と誘導標識の設置基準・義務及び緩和

避難口誘導灯
誘導灯・誘導標識の設置義務が生じるのは‥!?

皆様が日ごろ一番目にしている消防用設備等は、おそらく『非常口のアレ』である “誘導灯” でしょう。🚥(´・ω・`)✨

※ご不明な点ありましたらコメント欄にて質問ください!🚨



続きを読む 9 コメント

誘導灯A級を設置した事例

誘導灯A級という一番大きいサイズを設置
誘導灯A級という一番大きいサイズを設置‥!

今回ついに、滅多に設置しないA級の誘導灯を設置せざるを得ない案件を弊社で担当した為、ご報告です!💡(´∀`*)ウフフ♪



誘導灯にはA・B・C級と3種類の大きさがあるのですが、デカいし高価なこともあってA級って割とレアな印象です。🗽💦



この「非常口の緑色のアレ」も消防設備士4類に該当する為、4類の免状と電気工事士の免状取得者でなければ設置不可です。🎫

  • ☑ 誘導灯について知りたい
  • ☑ 大きい機器の施工方法って⁉

上記の読者を想定して、書き進めていきます!📝(;´Д`)👌

続きを読む 0 コメント

火災報知器の止め方(誘導灯信号装置ありの場合)

火災報知設備と誘導灯が同時に鳴る
火災報知設備と誘導灯が同時に鳴るとパニックに‥‥。

通称 “火災報知器” の中で、消防用設備等の設置義務が生じる建物である“防火対象物” に設置される物の正式名称を “自動火災報知設備” といいます。🚨(;´Д`)👌



有事の際に建物関係者・利用者に警報によって火災初期に避難を促す重要な役割を果たすものですが、誤作動による警報音鳴動というトラブルが起こることもあります。💔



この、誤報による自動火災報知設備の作動を “非火災報” と呼び、消防用設備業者がお客様と共に解決していくべき問題でもあります。🕵💦



また、消防法改正により自動火災報知設備と連動して火災通報装置が働く等、作動する設備が増えており、その対応方法も複雑化しております。((((;゚Д゚))))📞



🔍(´-`).。oO(特に、音声・点滅機能付きの誘導灯が誤作動した際に高齢者施設の利用者様がパニックを起こすなど精神的な負担にもなっている様ですから管理者側が操作方法を覚えておくべきかと思われます…、、ご覧下さいませ…!!)

続きを読む 4 コメント

なぜ非常口のアレ(誘導灯)は緑色なのか??

非常口のマーク 誘導灯 消防用設備等
非常口のマーク(誘導灯)はなぜ緑色なのか…?

このブログで扱う 誘導灯とは皆様がご存じの非常口のアレ (画像参照)の事でして、警備員さんが持っている赤や青のライトセイバー…の様な誘導灯では御座いません。🚨(´∀`*)ウフフ♪



あれは忘れもしません、まだこの業界に入りたての時に先輩から『誘導灯って何で緑色か分かるか…!?答えはな、信号の緑が “進め” やから、同じように “進め” を意味しとんねん…多分な!!と適当な意見を教わりました。🚥!?!?



しかし‥実はちゃんと科学的な理由が御座いましたから、『なぜ、誘導灯は “緑色” なのか?』という一つの大きな理由について、ご存知ない方は、しっかり続きを確認して下さいませ!!🌱笑

続きを読む 7 コメント

誘導灯ってバッテリーで光らせてるの?

傾斜のある天井に設置された避難口誘導灯
傾斜のある天井に設置された避難口誘導灯…。

今回は、消防用設備に関して初心者なんやけど「そう言えば、誘導灯ってどうやって光らせてんの??」という、お客様に寄り添ったテーマで話を進めていきます。⚡(;´Д`)👌



ここ数年、大阪には外国人観光客が増加していますよね。それに伴い、まだまだ大阪では民泊開業ブームが巻き起こっております。民泊を開業する為には消防用設備を設置する義務があり、ちなみに弊社には当該工事に長けた人材が揃っております。👷✨



では、「誘導灯の取り付け工事をしてもらったけど、そう言えばスイッチとか無いのに、これってどうやって光らせてんの??」と思っている方の為にその仕組みを説明致します。💡

続きを読む 0 コメント

誘導灯から出ている“あのヒモ”について

誘導灯の紐(ひも)
この誘導灯の紐(ひも)見たことありますか…。

皆様、誘導灯 (通称:非常口のアレ) の本体機器から、ヒモがぶら下がっているのを見たことはありませんか?💡(´∀`*)ウフフ



実はあのヒモ、昔の誘導灯にしかついておらず、現行のLEDタイプのコンパクトな誘導灯では “別のモノ” に変わっているんですよね。♲✨



このブログでは “あのヒモ” が何なのかについて記していくと共に、誘導灯の機能についても消防法を絡めて言及していきますので是非ご覧下さいませ。🔎



✍(´-`).。oO(引っ張るなよ…、、絶対引っ張るなよ…。。笑)

続きを読む 2 コメント

アメリカの“EXIT”は何色が正解か

アメリカ 誘導灯
アメリカに設置されていた誘導灯。(画像提供:石崎社員)

海外へ出向いた際は必ず消防用設備を確認してしまうのですが、日本と色々な違いがあって面白いんです。(・ω・)ノ🔎



中でも、アメリカやハワイにある “EXIT” と書かれたタイプの誘導灯の写真が溜まってきたのですが、これの文字が主に “緑色” と “赤色” の二種類あり『どんな使い分け方がされてるんだ…?』という一つの疑問が生じました。💡



そこで大変恐縮ですが、Twitterにて世界で展開されている蓄光標識のJALITE様(@JALITEPLC)に質問をさせて頂いたところ、有り難いことにお返事を頂くことが出来ましたので、このブログで皆様と共有したい!と思った次第です!(´∀`*)ウフフ✨



続きを読む 2 コメント

通路誘導灯の位置について

最終の避難口までの避難経路に設けられる通路誘導灯
最終の避難口までの避難経路に設けられる通路誘導灯…。

誘導灯というのは言わずもがな “非常口のアレ” なわけなのですが、緑色の背景を基調としている避難口誘導灯に対して、白色の背景に小さくピクトグラムがあしらわれ、矢印が大きく描かれているのが通路誘導灯です。🎯



主に出入口の上部に掲げられており比較的目にすることの多い避難口誘導灯に対して通路誘導灯は何処にあると思いますか?💡



✍(´-`).。oO(また、本ブログでは “とある場所” にて通路誘導灯が従来の蛍光灯タイプから高輝度LED誘導灯に更新された際に位置が変わっていたという件についても言及し…、、どこに設置するのが最適なのか?についても考えていきます…。。)

続きを読む 0 コメント

電源系統図で配線が専用回路な事を証明

自火報と誘導灯それぞれ専用の電源ブレーカー
自火報と誘導灯それぞれ専用の電源ブレーカーがある…。

着工届設計届には各消防用設備の電源がどのような回路で供給されているかを示す “電源系統図” を添える事になっています。🔌



消防用設備の電源は他のブレーカーと一緒にすることが出来ず、いわゆる “専用回路” にしなければなりません。(;・∀・)⚡



その理由は御察しの通り、他の電気機器が原因でブレーカーが落ちたときに消防用設備の電源も遮断されてしまうと、有事の際に意味を成さない可能性を考慮している為です。🔋💦



📙(´-`).。oO(しかし、この辺りの消防法や関係法令上では厳密にどう謳われているのかを…、、改めて調べてみると色々発見がありましたので記していきます‥。。)

続きを読む 19 コメント

音声・点滅機能付き誘導灯の区分鳴動(時間差)

音声鳴動・フラッシュ点滅中の誘導灯
音声鳴動・フラッシュ点滅中の誘導灯。

先日、既設防火対象物誘導灯音声・点滅機能付きに変更する工事を行い、無事消防検査をパスしました。💯(´∀`*)ウフフ



受信機非常放送がすでにインストールされており、その音響鳴動方式が "一斉鳴動" ではなく "区分鳴動" でした。🔕



その為、そこへ誘導灯信号装置を増設して配線系統も繋げてやる必要があり幾つかスッといかない部分もありました。👷💦



また、区分鳴動の場合は信号装置も "多回路用" を使用する必要があり、そこも普段の一斉鳴動の建物に設置される "1回路用" と異なるところでしたので続きに紹介させて頂きます。🚥✨

続きを読む 1 コメント

またコッソリと民泊の消防法が改正されました

民泊に設置する自火報の種類が消防法改正
民泊に設置する自火報の種類が消防法改正で…。

住宅宿泊事業法(民泊新法)が施行されてから、もうすぐ一ヶ月となります。📅



消防法がボトルネックになり、民泊が営業できない。』



…という事実を、オーナー様側から指摘されたり、ニュースサイトで特集されたりで、防災屋消防設備士も色々思うところがあります。🗼(´・ω・`)‼



そんな中、またコソッと民泊消防法が改正されました。💡



今回も “特定小規模施設” の定義が変わったりと、結構な影響がでると予想されるものでしたので、続きをご確認ください。📝💦

続きを読む 0 コメント

誘導灯に誘導標識を貼り付けて改修!?

誘導灯と誘導標識の使い分け
誘導灯と誘導標識の使い分けをご存知ですか?

先日、消防用設備点検を行った工場が、すべて誘導標識が設置されており、誘導灯がないという防火対象物でした。💡



改めて誘導灯設置基準を確認したところ、令別表1において(12)項 イにあたる工場・作業場は “地階・無窓階・地上11階以上” の場合に限り誘導灯の設置義務が生じるものでした。🚒



そして、(7)項の学校系に分類される防火対象物も、同様の “地階・無窓階・地上11階以上” の場合という設置基準でした。🏫



ここで気になったのことがありました。

以前、小学校の改修工事の一つで、施工時の誘導灯パネルの避難方向を示す向きが間違っていたため “上から誘導標識を貼る” という奇妙な改修依頼を受けたことがありました 。👹



わけのわからない状況だな…と思いつつも、管理人はペタペタと標識を貼り、パシャパシャと写真を撮っていました。(;´Д`)📷✨笑



あれは良かったのか?と今更思い、青木防災社長に聞いたところ、以下のような回答が返ってきました。……✍(´-`).。oO



続きを読む 4 コメント

アニメにも描かれている消防設備

消防設備が盛りだくさんのワンカット
消防設備が盛り沢山のワンカットです。

 写真は、アニメ 『僕だけがいない街』 のオープニングテーマである “Re:Re:” の裏で流れているワンシーンです。🏫



これを見た瞬間、よく描かれているなあと思わず写真に収めてしまいました。(;´∀`)📷✨



いくつ消防設備が描かれていると思いますか?(。´・ω・)?💡

是非一度、数えてみて下さい。



答えは5つです。(数え方にもよりますが…。笑)🚒

以下に、私の解釈を記しました。✍(´-`).。oO♬

答え合わせの方、よろしくお願いいたします。笑|д゚)🌳🌳🌳


続きを読む 2 コメント

誘導灯・誘導標識の改修


誘導灯を設置しなければならない防火対象物は、消火器に引き続いて多いため、その工事件数・実例も多数ございます。

以下に工事例の一部を記させていただきます。

誘導灯のLED化

従来の誘導灯は、左図のような横長のもので、中に蛍光灯が入っておりました。



ご存知の通り、消費電力が大きく、寿命も短いです。

現行のLED誘導灯は、このような四角形です。



スタイリッシュであり、寿命も飛躍的に伸びました。


誘導灯の球替え

工事というほどのことではありませんが、点検時に誘導灯の球が切れていた場合交換させていただきます。



球替え自体は誰でも可能ですが、できれば青木防災の社員にその場で交換させていただくことをお勧めします。



なぜなら、点検報告書に “光源” という点検項目があり、球を替えないと “” にして消防署に報告書を提出することができないからです。



点検終了後にできるだけ消防設備本来の能力を発揮できるようにしてその場を後にしたい所存です。



それでは以下に球替えの模様を写真と共に記載します。……

球が切れているとただの標識
球が切れているとただの標識です。
パネルを取って
パネルを取って古い球を取ります。
新しい10Wの蛍光灯とグロー球を用意
新しい10Wの蛍光灯とグロー球を用意。
簡単にできますが青木防災で
このように簡単にできますが青木防災で。

消防署への申請・検査


誘導灯を新しく設置する際はもちろん、増設や移設の際にも消防署への届出が必要となります。



また、工事完了後に消防検査も受けなければなりません。

“設計届” の作成

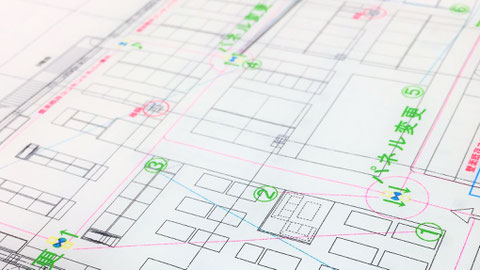

誘導灯移設に伴い作成した図面
誘導灯移設に伴い作成した図面。

誘導灯の工事に取り掛かる10日前まで甲種消防設備士消防署に提出する書類は 消防用設備等設計届出書 というものとなります。



自働火災報知設備等の “着工届” と表紙が異なりますので消防署提出書類を作成する際は注意が必要です。



また、“避難通路・避難口の変更を伴わない場合又は査察員が現場確認をしている場合” に限っては3台以下の誘導灯増設・移設に関して、設計届を省略することができます。



工事終了後4日以内設置届を消防署に提出して消防検査日程を調整後、消防検査を受けて検査済証と提出書類の副本を貰って終了です。
